DIODO RECTIFICADOR

Diodo Rectificador

Simbolo
del Diodo Rectificador

Funcionamiento

Es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor.

Aplicaciones más comunes

El nombre diodo rectificador deriva de su aplicación, la cual reside en separar los ciclos positivos de una señal de corriente alterna. Si se aplica al diodo una tensión de corriente alterna durante los medios ciclos positivos.

Nombre de Terminales

Ánodo y Cátodo.

Funcionamiento en Polarización Directa e Inversa

Directa

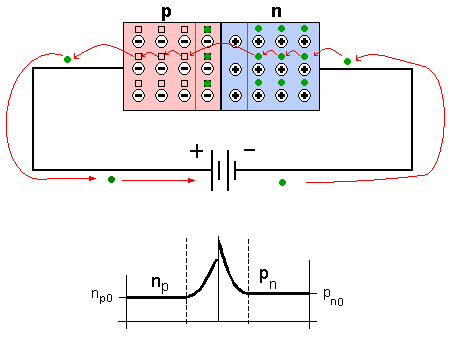

En este caso, la batería disminuye la barrera de potencial de la zona de carga espacial, permitiendo el paso de la corriente de electrones a través de la unión; es decir, el diodo polarizado directamente conduce la electricidad.

Inversa

En este caso, el polo negativo de la batería se conecta a la zona p y el polo positivo a la zona n, lo que hace aumentar la zona de carga espacial, y la tensión en dicha zona hasta que se alcanza el valor de la tensión de la batería.

En esta situación, el diodo no debería conducir la corriente.

Aqui un video representativo sobre la

polarización Directa e Inversa

Creditos a Fernando Ramirez

Pruebas de Funcionamiento

Aquí un video de como hacer la prueba de funcionamiento a los diodos rectificadores.
